Шнековое бурение по системе CFA

Буронабивные сваи, их еще называют буроиньекционные сваи, напомним что все сваи являются буронабивными, а остальные их названия подчеркивают лишь их метод исполнения, бурения и технологии бетонирования.
Буровые работы для устройства свай по технологии Cfa, это в целом непрерывный буровой став с забурником, который имеет окошко, которое под давлением открывается для подачи бетона. Буровая установка забуривает шнек до необходимой глубины, затем через верлюг наверху шнек соединяется с бетонанасосом и когда насос начинает качать, окошко открывается и бетон поступает в забой на самый низ , монометр на бетонанасосе показывает давление в забое и оператор буровой установки по сигналу оператора бетонанасоса, знает с какой скоростью извлекать буровой став, тем самым заполняя сваю бетоном. Сохранение давления в забое - это и есть главное отличие технологии cfa от любых других технологий, данная технология позволяет монтировать сваи в самых слабых грунтах, даже в болоте можно устроить сваи по такой технологии бурения.
Стенки сваи не обрушаются, так как бетон заполнения забой под давлением и сразу сам является опорой для стенок сваи.
После того , как свая заполнилась бетоном до верха буровой станок цепляет на лебедку армокаркасс и при помощи вибропогружателя опускает каркас прямо в бетон, за счет вибрации, каркас достигает нужной глубины. Как правило, армокаркассы для технологии cfa делают конусными, чтобы они легче заходили в забой.
Такой метод устройства свай к нам пришел из Японии, там его используют с 50+х годов. В принципе, такую технологию бурения можно применять практически во всех грунтах, кроме скалы. Но максимальная глубина ограничена возможностями буровых машин и диаметры ограничены до 1200 мм.
Надо отдать должное производительности работ, количество свай при технологии cfa в десять раз больше, чем при устройстве свай с обсадной трубой. Итальянские буровые установки способны выполнять до 20 свай за световой день в Москве .

Бурение при помощи шнекового бура, так называемое непрерывное бурение по технологии CFA, позволяет объединить все достоинства буронабивных свай и набивных свай без извлечения породы. Таким способом можно создавать сваи в разнообразных породах, в плотных и рыхлых грунтах, заболоченных и сухих, слабых породах, песчанике, известняке и т.д. При этом удается избежать возникновения вибрации и ударных воздействий. Система снабжается системой эффективной звукоизоляции, что делает возможным проведение буровых работ в жилых районах, в центрах городов, в полном соответствии с современными законодательными требованиями.

Благодаря диаметру свай от 450 мм и до 1000 мм можно решить все задачи, возникающие в процессе проектирования и устройства буронабивных свай, а малое количество грунта, извлекаемое при работе, уменьшает необходимость вывоза породы, снижая расходы.:

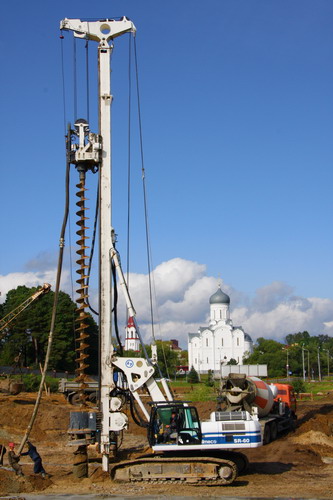

SR-60 в действии — строительство штаб квартиры НОК

Технология бурения

На конце полого шнека, при помощи которого производится бурение, установлен забурник с режущим инструментом и 2-мя спиралями. Полая часть шнека защищается от попадания грязи при помощи специальной заглушки, закрепляемой уплотнительным кольцом и стальной цепью.

Бурение выполняется с одновременным боковым уплотнением породы и частичным ее удалением, что еще больше увеличивает расчетную нагрузку несущей сваи.

Формирование и армирование сваи

После достижения заданной глубины, при помощи бетононасоса подается бетон. Создаваемое им давление выдавливает защитную заглушку, и бетон попадает внутрь получившейся скважины. После этого пространство в скважине освобождается постепенным подъемом шнека.

Каркас из арматуры опускается в скважину после извлечения шнека. Если длина каркаса превышает 18 метров, для опускания используется вибратор.

Качество и преимущества

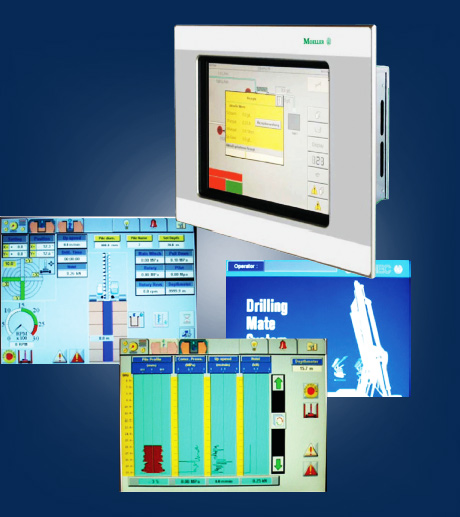

В процессе буровых работ вся информация, отражающая важные параметры технологического процесса, выводится на экраны мониторов в режиме реального времени, что дает возможность своевременного внесения корректирующих изменений. Автоматический контроль качества, малые временные и финансовые затраты делают бурение по технологии CFA очень популярным в США и Европе.

Использовать этот метод можно в населенных пунктах, в разных грунтах, как плотных, так и неустойчивых, при этом удается избежать шума и вибрации.
