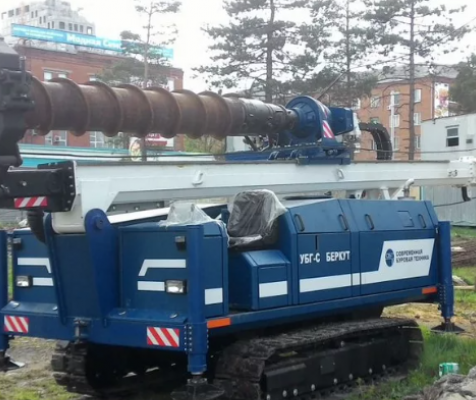

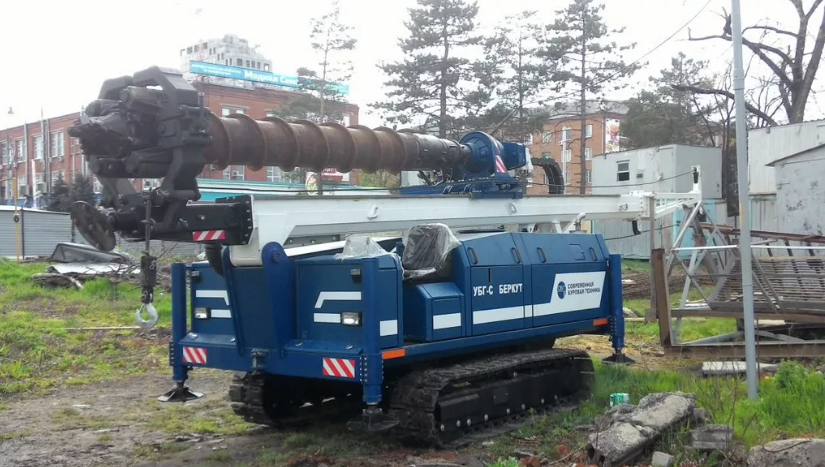

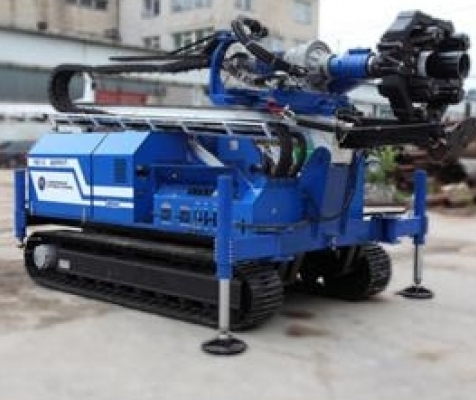

УГБ-С Беркут

Гусеничное шасси - РТ 70G (Италия)

Масса полная, кг, не более - 7200 кг.

Максимальная скорость – 3 км/час

Габаритные размеры – 6550х2200х2550 мм

Применение и функциональные особенности установки УБГ-С: водопонижение, бурение технических скважин и др.

УБГ-С «БЕРКУТ» используется в стесненных условиях закрытых корпусов, а также на открытых площадках, где необходимо осуществить работы по водопонижению и не только. Установка применяется в условиях умеренного макроклиматического района также для производства буроинъекционных и буронабивных свай, бурения под опорами нефтегазопроводов и ЛЭП, анкеров, инженерно-геологических изысканий, технических скважин и др.

При помощи УБГ-С «БЕРКУТ» возможно бурение любыми способами: пневмоударным, шнековым, с промывкой или продувкой.

В качестве преимуществ использования данной буровой установки при водопонижении и других работах отметим следующие:

  • Компактность и мобильность: исключительно малый удельный вес и габариты позволяют легко перевозить ее на обычном грузовом автомобиле без применения спецтехники
  • Производительность: установка превосходит лучшие мировые аналоги данного уровня по многим техническим характеристикам. УБГ-С «БЕРКУТ» также укомплектована всем необходимым для производства буроинъекционных свай.
  • Маневренность и проходимость: установка помещается на гусеничной базе, что позволяет ей осуществлять водопонижение и бурение скважин любого типа в стесненных условиях
  • Безопасность и удобство: вращатель установки может отводиться в сторону, что обеспечивает безопасность при осуществлении спуско-подъемных операций с лебедкой (например, при водопонижении и других работах)
  • Высокая надежность: оригинальная конфигурация гидросистемы, собранной из импортных комплектующих
  • Простота в эксплуатации: специальная конструкция и компоновка узлов бурового станка
  • Разнообразие комплектаций: УБГ-С «БЕРКУТ» выпускается в 16 различных вариантах, что позволяет применять ее не только для водопонижения, инженерно-геологических изысканий и технических скважин, но и в ряде других случаев.

Условная глубина бурения

 Диаметр бурения, мм

Глубина, м

 шнеками  полыми шнеками  с промывкой   с продувкой  с пневмоударником
 250  40  35       300       100       100
 370  30  25
 425  30  20
 450  25  20
 550  15  10
 650  10  -

Технические характеристики

 Наименование параметров  Величина
 ЭКСПЛУАТАЦИОННЫЕ
 Диаметр бурения максимальный, мм.  1000*
 Габаритные размеры, мм:
- в рабочем положении:
- в транспортном положении

4990х 2200х 7325*
6735х 2200х
 Количество аутригеров
 Модель гусеничного шасси  *
 Масса установки полная, кг, не более 7300*
ВРАЩАТЕЛЬ
Тип подвижный, непроходной, смещаемый с приводом от двух гидромоторов*
Крутящий момент силы, Нм (максимальный)  40 000*
 Частота вращения шпинделя, об/мин
          I режим
          II режим

0...24*
0...48*
 Ход смещения вращателя, мм  500
МЕХАНИЗМ ПОДАЧИ
 Тип  цепной с приводом от гидромотора
 Усилие подачи, кг, максимальное (вверх)  10 000
 Ход подачи, мм, не менее: 4100*
Скорость подачи, м/сек, не менее
- рабочий режим
- ускоренный режим

0,15
0,7
МАЧТА
Тип Моноблочная
Угол наклона мачты, град:
в продольной плоскости
10...115
АГРЕГАТ НАСОСНЫЙ
 Привод Дизельный двигатель ЯМЗ-236
 Мощности привода, кВт (л.с.)  132 (180)
ШАССИ
Тип  Гусеничное с гидропроводом
Тип гусеницы  Металлическая/ металлическая с обрезиниванием
Ширина гусеницы, мм  400*
Дорожный просвет, мм   500
Скорость передвижения, км/ч   1,7
ЛЕБЕДКА
Тип   Планетарная с 4-х слойной навивкой каната
Привод  от гидромотора
 Грузоподъемность, кг:
- на 1 слое
2000/ 4000*
Канатоемкость, м, не менее  30
Диаметр каната, мм  12
